Modellierungskonventionen - Struktur

Ziel

Die Aktivität vor der Oder-Verzweigung beinhaltet die Entscheidung, welche zur Selektion des jeweiligen Pfades an der Oder-Verzweigung benötigt wird.

Detail

BPMN 2.0 unterscheidet exakt zwischen der Aktivität (hier geschieht etwas im Prozess bzw. hier werden Entscheidungen getroffen) und Gateways. Die Oder-Verknüpfung selbst beinhaltet keine Entscheidung, sondern dient nur der Darstellung der Verzweigung in unterschiedliche Prozesspfade zu Folge der zuvor getroffenen Entscheidung. Daher muss vor jeder Oder-Verknüpfung eine Aktivität liegen. Zudem wird bei Einsatz des Decision Managements an dieser Aktivität die zugehörige Entscheidungstabelle hinterlegt.

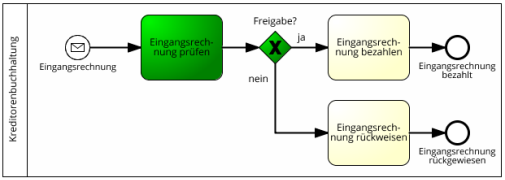

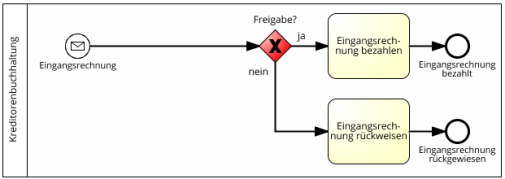

Beispiele
